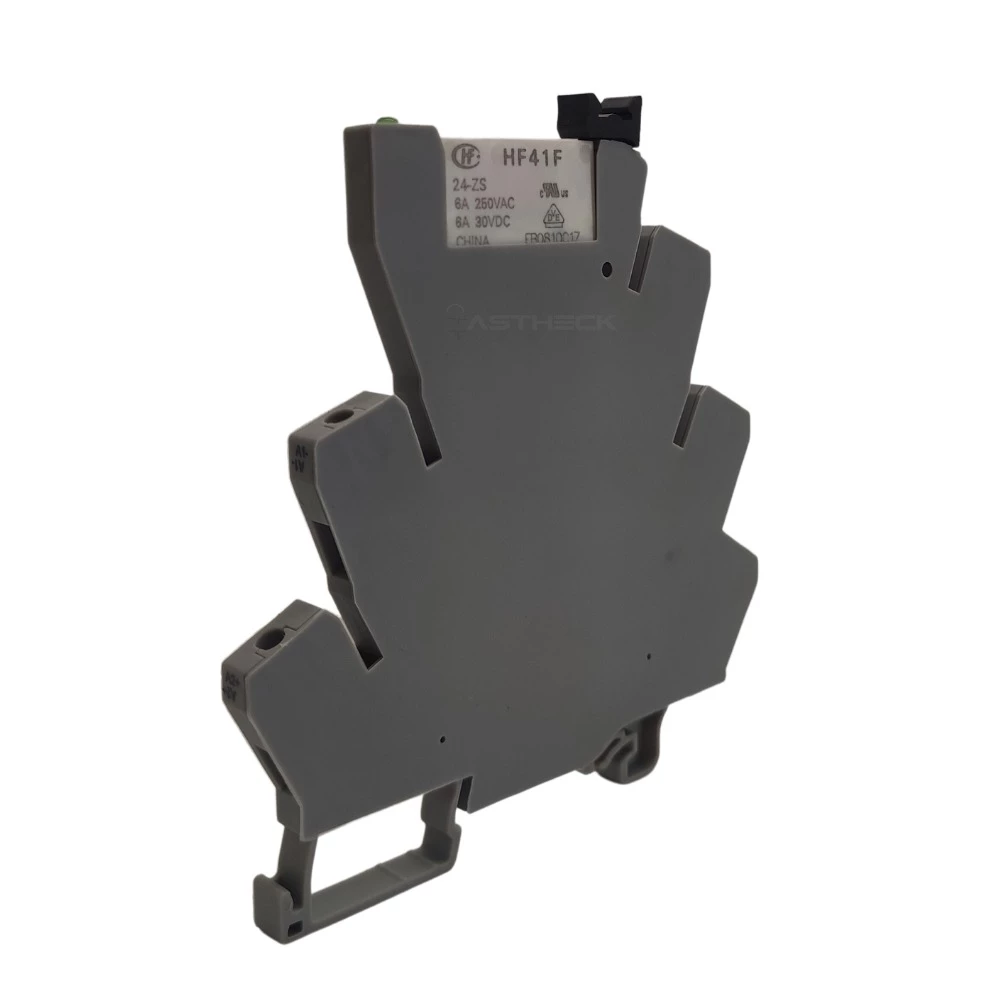

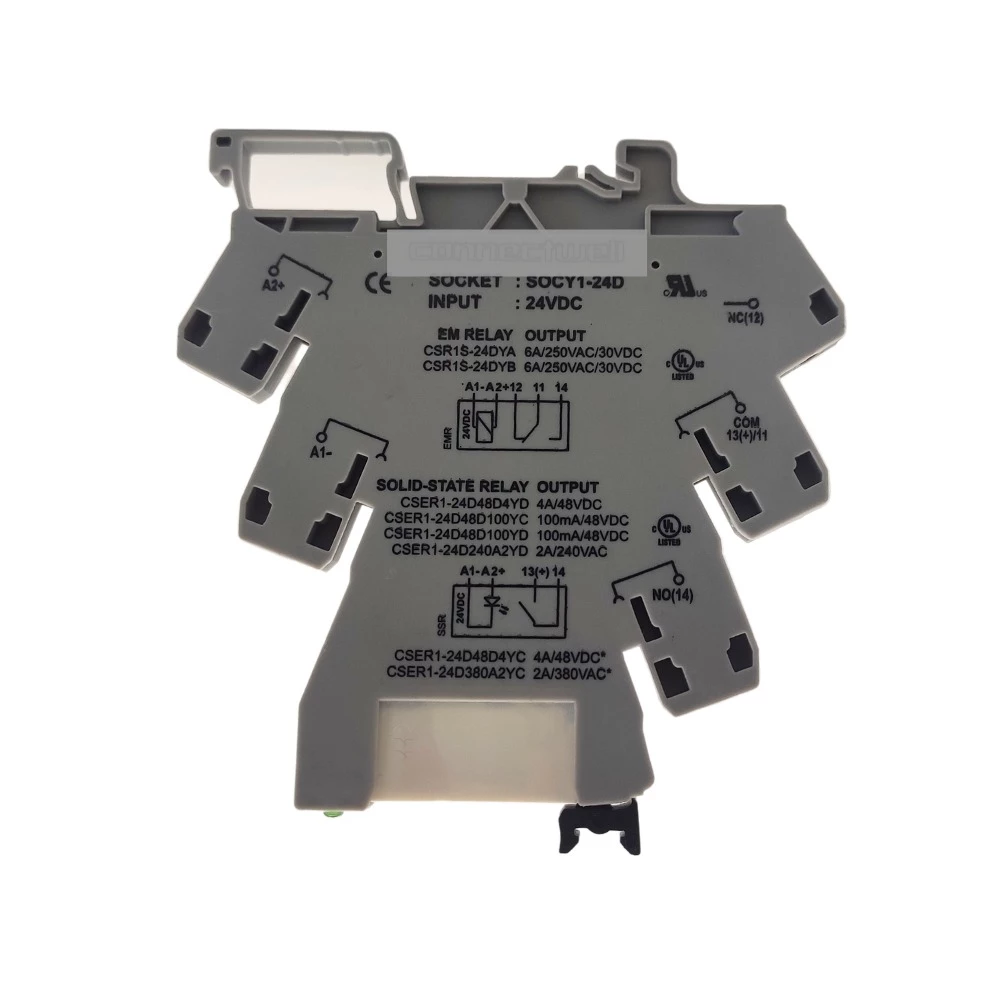

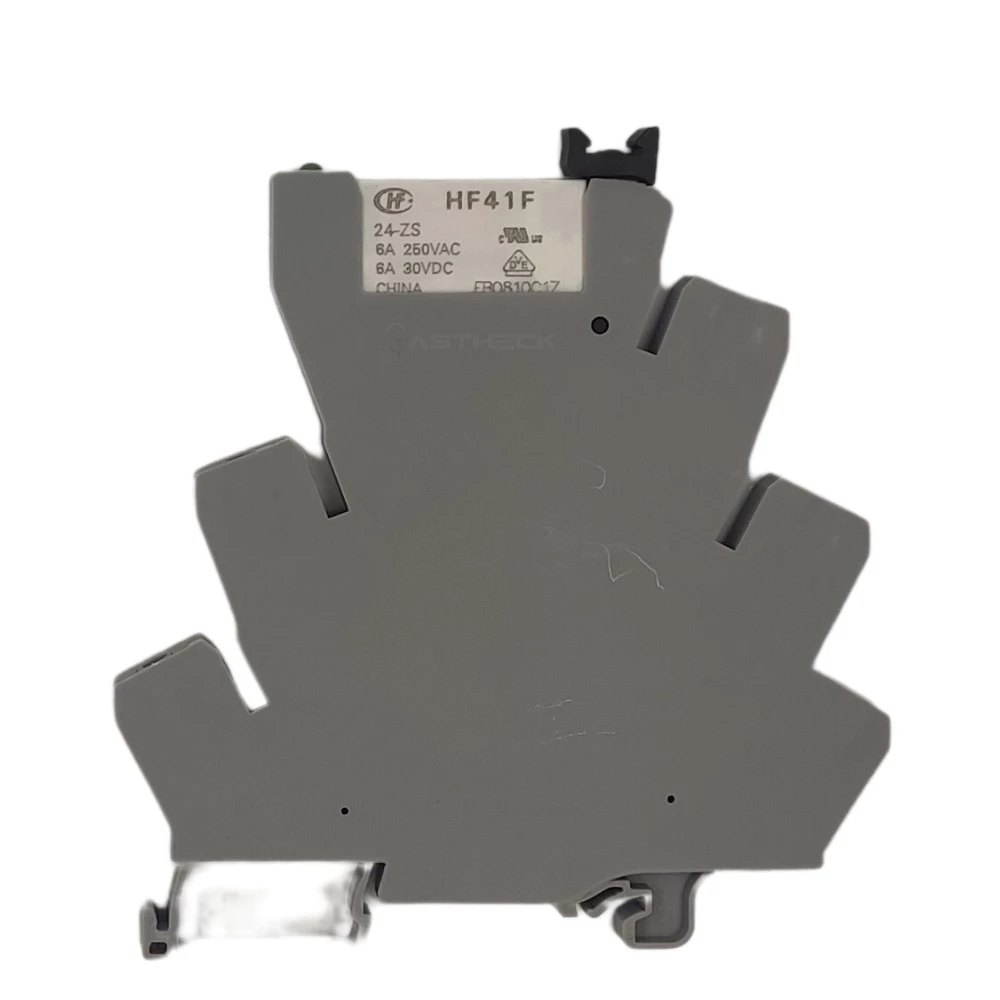

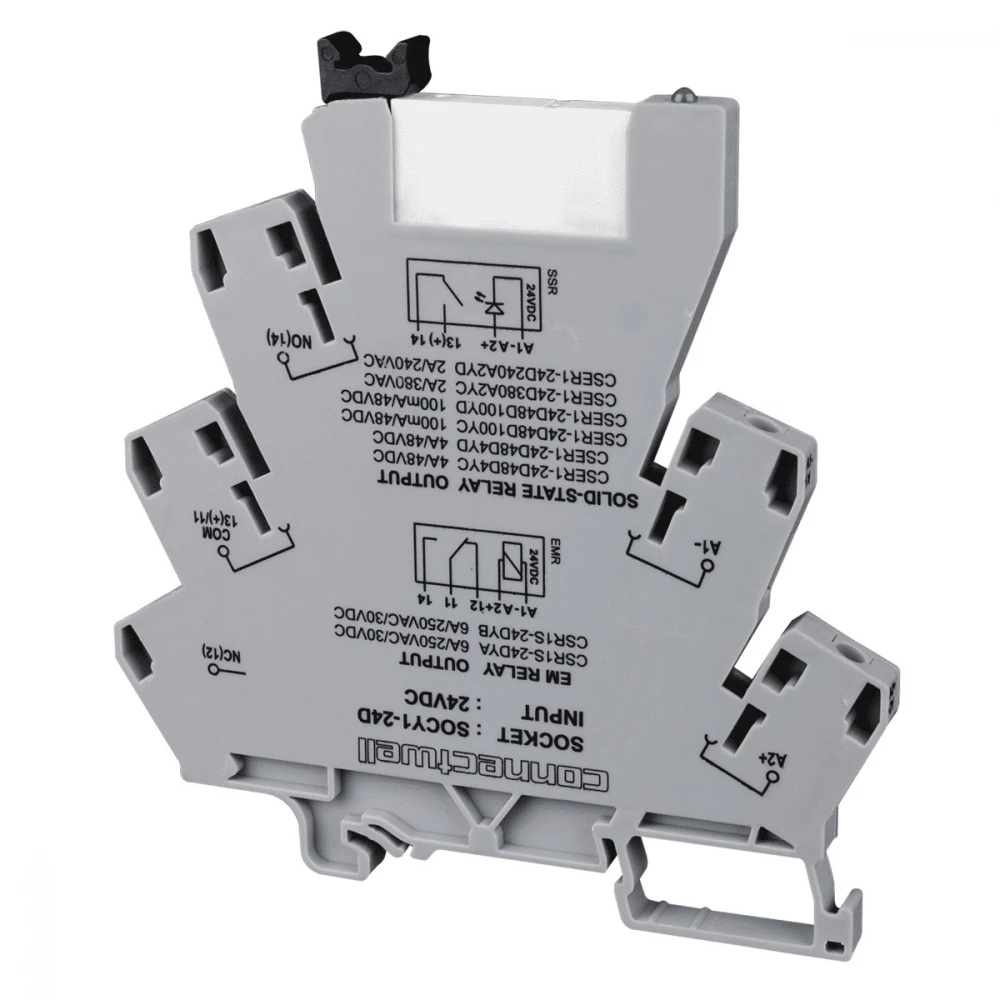

CSR1S-24DYA - ACOPLADOR A RELE SLIM 1REV-24VCC - PARAFUSO
-Design fino compacto de 6,0 mm
- Variedade de tensões operacionais.
-Alta corrente de comutação : até 6A a 250VAC
-baixo
consumo de energia da bobina: 175 mW -LED Indicação na ativação da Bobina.
-Não há exigência de polaridade de tensão de entrada (exceto 5 VDC &24VDC Relay).
- Possibilidade de jumpering até 16 canais com um único link.
-Saltando até 'n' número de canais usando combinação de links de curto prazo.
|
Dados Técnicos
|
|
|
Bussing Possiblity
|
Por meio de links de curto-metragem do tipo pente.
|
|
|
|
Indicação de tensão de abastecimento
|
LED verde de 3mm
|
|
|
|
Temperatura de funcionamento ambiente
|
-40 a +55 °C
|
|
|
|
Possibilidade de montagem
|
Din 35/DIN 35-15 Ferroviário
|
|
|
|
Material habitacional
|
PA 6,6
|
|
|
|
Cor da habitação
|
Cinza
|
|
|
|
Tensão Nominal
|
24 VDC
|
|
|
|
Proteção de polaridade de entrada
|
Retificador
|
|
|
|
|
ESPECIFICAÇÕES DE ENTRADA /BOBINA DO RELÉ
|
|
Tensão operacional nominal
|
24 VDC
|
|
Corrente de entrada nominal
|
7 mA
|
|
Tensão operacional máxima
|
28.8 VDC
|
|
Deve operar tensão
|
19 VDC
|
|
Deve liberar tensão
|
5.5 VDC
|
|
Poder de entrada nominal
|
170 mW
|
|
ESPECIFICAÇÕES DE SAÍDA/CONTATO DO RELÉ
|
|
Tipo de contato
|
1 CO
|
|
Material de contato
|
Agni
|
|
Resistência de contato
|
100 m ohms em 1A 6 VDC
|
|
Corrente de contato nominal (carga resistiva)
|
9 .
|
|
Faixa de tensão de carga
|
400 VAC, 125 VDC em Carga Reduzida
|
|
Expectativa de Vida-Mecânica
|
10.000.000 operações min.
|
|
Expectativa de Vida-Elétrica
|
NO-30000 OPS, NC-10000 OPS
|
|
Potência máxima de comutação
|
1500 VA, 180W
|
|
ESPECIFICAÇÕES DE CONEXÃO
|
|
Tipo de conexão
|
Conexão de parafuso
|
|
Tamanho do fio min.
|
0,2 mm²
|
|
Max. Tamanho do fio
|
2,5 mm²
|
|
Min. Tamanho do fio (AWG)
|
24 AWG
|
|
Max. Tamanho do fio (AWG)
|
12 AWG
|
|
Comprimento de descascamento de arame
|
10 mm
|
|
Torque
|
0,8 Nm
|
|
Comp 95mm x larg 6mm x alt 101mm
Peso +0kg
